تحقیقات علمی و فرآیندهای صنعتی در حوزههای داروسازی، نانوتکنولوژی، صنایع غذایی و پتروشیمی، همواره بر پایه دقت، تکرارپذیری و کنترل وسواسگونه پارامترهای فیزیکی استوار هستند. در این میان، انحلال کامل واکنشدهندهها، همگنسازی سوسپانسیونها و اعمال حرارت غیرمستقیم و یکنواخت به محلولها، از ابتداییترین و در عین حال حیاتیترین مراحل هر فرآیند آزمایشگاهی به شمار میروند. دستگاه استیرر آزمایشگاهی که در میان کاربران به نامهای همزن مغناطیسی، هیتر استیرر و یا اجاق بشقابی نیز شهرت دارد، وظیفه خطیر برآورده ساختن این نیازهای پایهای را بر عهده دارد.
بررسیهای آماری نشان میدهند که استیررها جزء پرمصرفترین و پرتیراژترین تجهیزات در سراسر جهان هستند؛ به طوری که تقریباً در هر آزمایشگاه تشخیصی، پژوهشی یا صنعتی، حداقل یک دستگاه از این خانواده یافت میشود. از فرآیندهای ساده کالیبراسیون و ساخت بافرهای استاندارد گرفته تا فرآیندهای پیچیدهتری مانند سنتز نانوذرات کلوئیدی، کالیبراسیون سنسورهای تصویربرداری پیشرفته، تقطیر مواد فرار، واکنشهای هضم اسیدی و پروتئینگیری، همگی به نوعی به کارکرد دقیق این دستگاه وابستهاند. از این رو، درک عمیق از مشخصات فنی و پارامترهای عملکردی این تجهیزات برای هر پژوهشگر و مدیر آزمایشگاهی ضروری است.
فیزیک عملکرد و مکانیسم اختلاط مغناطیسی
برای درک بهتر فرآیند کارکرد یک استیرر مغناطیسی، باید به قوانین الکترومغناطیس و مکانیک سیالات رجوع کرد. برخلاف همزنهای مکانیکی که از یک شفت دوار فیزیکی متصل به موتور برای انتقال نیرو به سیال استفاده میکنند، استیررهای مغناطیسی فرآیند اختلاط را از طریق جفتشدن (کوپلینگ) مغناطیسی غیرمستقیم انجام میدهند.

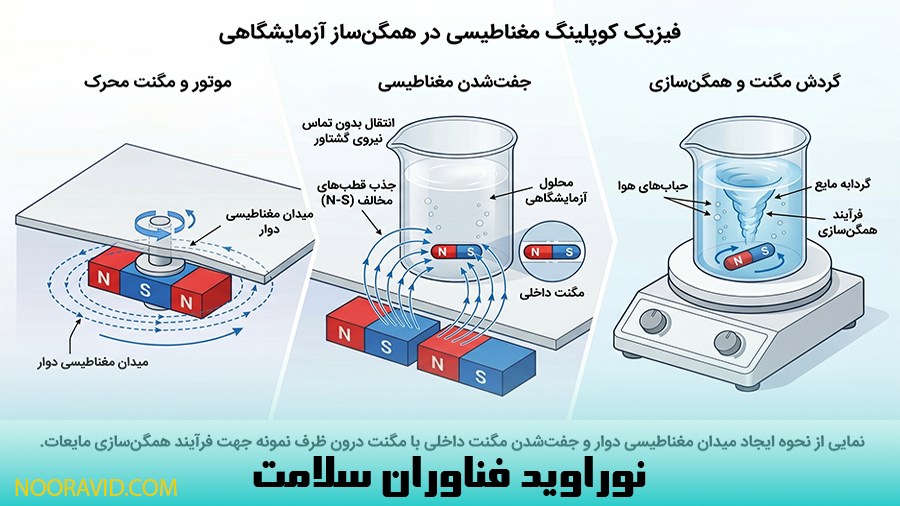

مکانیسم کوپلینگ مغناطیسی
درون بدنه دستگاه و درست در زیر صفحه اصلی (Top Plate)، یک موتور الکتریکی تعبیه شده است که به شفت آن یک آهنربای دائمی قوی (معمولاً از جنس نئودیمیوم با گرید بالا) متصل است. با چرخش موتور، این آهنربای داخلی به گردش درمیآید و یک میدان مغناطیسی دوار در بالای صفحه ایجاد میکند.
برای انتقال این حرکت به درون ظرف نمونه، از یک لغزنده مغناطیسی کوچک که اصطلاحاً به آن «مگنت آزمایشگاهی» یا «باری مغناطیسی» (Stir Bar) میگویند استفاده میشود. این مگنت که معمولاً با لایهای از تفلون (PTFE) جهت جلوگیری از واکنش شیمیایی با محلول پوشانده شده است، درون ظرف حاوی مایع قرار میگیرد. میدان مغناطیسی دوار ایجاد شده توسط موتور، مگنت درون ظرف را به شدت به سمت خود جذب کرده و آن را وادار به چرخشی همگام با سرعت موتور میکند. این گردش سریع، یک گرداب (Vortex) درون مایع ایجاد کرده و فرآیند همگنسازی و انحلال را با راندمان بالا پیش میبرد.
آناتومی هات پلیت استیرر؛ بررسی اجزای کلیدی
یک دستگاه هیتر استیرر استاندارد از بخشهای مختلفی تشکیل شده است که هماهنگی کارکرد آنها، ایمنی و کارایی بهینه سیستم را تضمین میکند.
۱. صفحه رویی یا صفحه داغ (Top Plate)
صفحه رویی، واسط اصلی انتقال حرارت به ظرف نمونه و محافظ بخشهای الکترونیکی داخلی است. انتخاب جنس این صفحه یکی از مهمترین تصمیمات در زمان خرید دستگاه است:
- صفحه سرامیکی (Glass-Ceramic): این صفحات مقاومت شیمیایی فوقالعاده بالایی در برابر اسیدهای قوی، بازها و حلالهای خورنده دارند. همچنین سطح آنها بسیار آسان تمیز میشود. از لحاظ انتقال حرارت، سرامیکها عایق نسبی حرارت در راستای افقی هستند؛ به این معنی که گرما مستقیماً به صورت عمودی به ظرف منتقل میشود و لبههای صفحه خنک میمانند که ایمنی کاربر را افزایش میدهد. با این حال، سرامیکها در برابر ضربه شدید فیزیکی و شوکهای حرارتی ناگهانی (مانند ریختن ناگهانی مایع بسیار سرد روی صفحه کاملاً داغ) آسیبپذیر هستند.
- صفحه آلومینیومی (Aluminum Plate): آلومینیوم رسانای حرارتی بینظیری است. این صفحات گرما را با سرعت بالایی منتقل کرده و توزیع دمایی کاملاً یکنواختی را در سراسر سطح صفحه (حتی در لبهها) ارائه میدهند. آلومینیوم در برابر ضربه فیزیکی و شوکهای حرارتی کاملاً مقاوم است، اما در برابر مواد شیمیایی خورنده و اسیدها نیاز به پوششهای محافظتی خاص (مانند پوششهای سرامیکی یا آنودایز تیره) دارد.
۲. سیستم گرمایش داخلی (Heating Element)
المنتهای حرارتی وظیفه تولید گرما را بر عهده دارند. در دستگاههای مدرن، المنتها به گونهای در زیر صفحه جاسازی میشوند که بیشترین یکنواختی دمایی را ایجاد کنند. توان المنت تعیینکننده سرعت رسیدن دستگاه به دمای هدف است. بسیاری از هات پلیتهای باکیفیت آزمایشگاهی میتوانند به دمای سطح ۳۵۰ الی ۵۰۰ درجه سانتیگراد دست یابند که برای کارهایی نظیر فرآیندهای هضم، تقطیر و تبخیرهای سنگین ایده آل است.
۳. موتور محرک (Drive Motor)
موتور، قلب تپنده بخش مکانیکی است. سرعت چرخش موتور معمولاً بین ۱۰۰ تا ۲۰۰۰ دور در دقیقه (RPM) قابل تنظیم است. در تجهیزات باکیفیت و نسل جدید، از موتورهای بدون زغال (Brushless DC) استفاده میشود. این موتورها نه تنها طول عمر بسیار بالایی دارند و نیاز به نگهداری ندارند، بلکه نویز بسیار کمی تولید کرده و در کارکردهای طولانیمدت (چند روز مداوم) دچار افت راندمان یا داغشدن نمیشوند.
۴. سیستم کنترل الکترونیکی (Control Board)
کنترل دستگاهها به دو صورت آنالوگ و دیجیتال انجام میشود:
- مدلهای آنالوگ: از ولومهای چرخشی ساده برای تغییر سرعت و دما استفاده میکنند. این دستگاهها برای کارهای روتین که نیاز به دقت بالایی در ثبت مستندات ندارند، اقتصادی و مناسب هستند.
- مدلهای دیجیتال میکروپروسسوری: مجهز به نمایشگرهای السیدی یا الایدی هستند که مقادیر واقعی و تنظیمی دما و سرعت چرخش را با دقت بالا نشان میدهند. این مدلها مجهز به سیستمهای کنترل بازخورد (Feedback Loop) هستند تا در صورت تغییر ویسکوزیته محلول در حین واکنش، سرعت چرخش مگنت را ثابت نگه دارند.
کاربردهای وسیع استیررها در حوزههای مختلف علمی و پزشکی
تنوع کارکرد این تجهیزات سبب شده تا به عنوان ابزاری همهکاره در سناریوهای مختلف آزمایشگاهی مورد استفاده قرار گیرند:
الف) فرآیندهای شیمی سنتی و داروسازی
در سنتزهای شیمیایی، همگن بودن ترکیب واکنشدهندهها سرعت واکنش را افزایش داده و بازدهی را بالا میبرد. در داروسازی، فرمولاسیون شربتها، کرمها و امولسیونهای دارویی نیازمند اختلاطهای بسیار طولانی و ملایم تحت دمای کنترلشده است تا پایداری فازهای مختلف دارو حفظ شود.
ب) کیتهای تشخیصی و پاتولوژی
در آزمایشگاههای تشخیص طبی و پاتولوژی، آمادهسازی نمونههای بافتی، رنگآمیزیهای اختصاصی اسلایدها و انحلال پودرهای بیوشیمیایی حساس، همگی نیازمند هم زدن آرام و بدون آسیب فیزیکی به ساختار سلولی هستند.
ج) فرآیندهای بیوشیمیایی و پروتئینگیری
استخراج پروتئینها، خالصسازی اسیدهای نوکلئیک و کشتهای باکتریایی کوتاه مدت، نیازمند بافرهای کاملاً یکنواخت با پیاچ (pH) دقیق هستند. همزنهای مغناطیسی سرعت انحلال نمکها و تنظیم اسیدیته محلول را بدون وارد کردن آلودگیهای محیطی تسهیل میکنند.
د) متالورژی و آنالیزهای سنگین هضم
در واکنشهای تجزیهای که نمونهها باید در اسیدهای غلیظ و داغ حل شوند (فرآیند هضم اسیدی)، هات پلیت استیررهایی با صفحات ضد اسید و دمای کارکرد بالا نقشی حیاتی در آمادهسازی نمونهها برای دستگاههایی نظیر جذب اتمی یا جیسیاماس ایفا میکنند.
راهنمای گام به گام جهت انتخاب و خرید استیرر آزمایشگاهی
هنگامی که تصمیم به ارتقا یا تجهیز آزمایشگاه خود میگیرید، مواجهه با مدلهای گوناگون در بازار میتواند گمراهکننده باشد. برای انتخاب هوشمندانه، مراحل زیر را به عنوان چکلیست خرید در نظر داشته باشید:
۱. تعیین حجم محلول و ویسکوزیته
اولین سوال این است که قرار است چه حجمی از مایع را مخلوط کنید؟ استیررها دارای ظرفیتهای نامی متفاوتی هستند (مثلا ۳ لیتر، ۵ لیتر، ۱۰ لیتر و حتی ۲۰ لیتر). مایعات غلیظ مانند روغنها، گلیسیرین یا ژلهای پلیمری مقاومت بالایی در برابر چرخش ایجاد میکنند. برای این نوع محلولها باید دستگاهی با گشتاور موتور بالا و آهنرباهای قوی انتخاب کنید تا مگنت دچار ایستایی (Decoupling) نشود. اگر محلول فوقالعاده ویسکوز باشد، ممکن است نیاز به کوچ از استیرر مغناطیسی به همزن مکانیکی داشته باشید.
۲. نیاز به اعمال حرارت (انتخاب بین استیرر ساده و هات پلیت استیرر)
اگر واکنشهای شما در دمای اتاق انجام میشوند، یک استیرر مغناطیسی ساده بدون سیستم گرمایش کافی است. اما اگر نیاز به گرم کردن نمونه دارید، باید دستگاهی مجهز به هیتر تهیه کنید. دامنه دمایی دستگاه را بررسی کنید؛ برای کارهای بیولوژیکی دماهای تا ۱۰۰ درجه کافی است، اما برای فرآیندهای شیمی آلی به دماهایی بالای ۲۰۰ درجه سانتیگراد نیاز خواهید داشت.
۳. دقت کنترل دما و سرعت

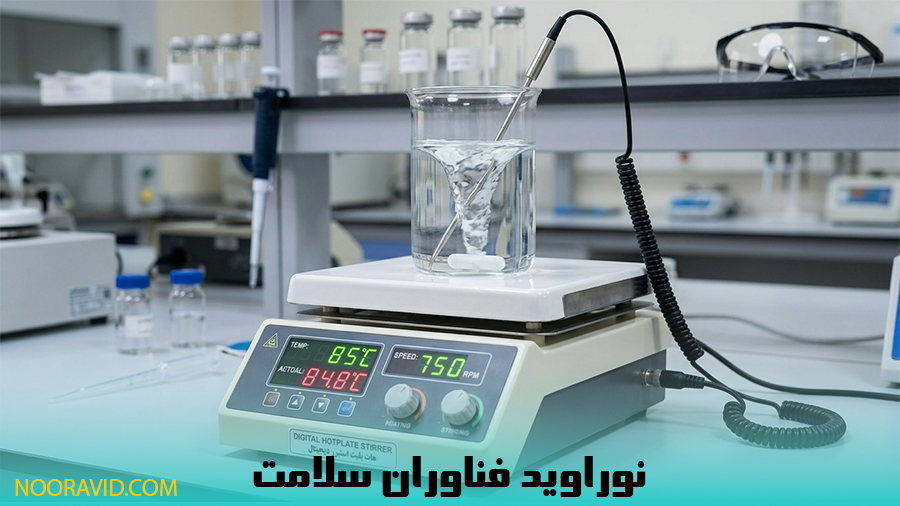

آیا آزمایشهای شما به نوسانات دمایی حساس هستند؟ اگر بله، دستگاههای دیجیتال مجهز به پورت سنسور دمای خارجی (مانند پروب Pt100) را ترجیح دهید. این پروب به طور مستقیم درون محلول قرار گرفته و دمای واقعی مایع را به جای دمای صفحه چدن یا آلومینیوم اندازه میگیرد و نوسانات دما را به کمتر از یک درجه سانتیگراد کاهش میدهد.
۴. ویژگیهای ایمنی دستگاه
کار با حرارت و برق در آزمایشگاه همواره با ریسکهایی همراه است. ویژگیهای ایمنی زیر را در مشخصات دستگاه جستجو کنید:
- نشانگر هشدار داغ بودن صفحه (Hot Top Indicator): حتی پس از خاموش کردن دستگاه، تا زمانی که دمای صفحه به سطح ایمن (مثلاً زیر ۵۰ درجه) نرسد، چراغ هشدار روشن میماند تا از سوختگی دست کاربر جلوگیری کند.
- مدار حفاظت از دمای بیش از حد (Over-temperature Protection): در صورت خرابی سنسور اصلی، این مدار سختافزاری مستقل، جریان برق هیتر را قطع میکند تا از بروز آتشسوزی در آزمایشگاه جلوگیری شود.
جهت بررسی و مقایسه جامع مشخصات فنی مدلهای مختلف و همچنین اطلاع از آخرین قیمت استیرر مغناطیسی و حرارتی بر اساس استانداردهای بینالمللی، میتوانید به بخش فروشگاه تخصصی ما مراجعه فرمایید. همچنین برای آغاز فرآیند تهیه و تجهیز آزمایشگاه خود با تضمین کیفیت و گارانتی معتبر، میتوانید از خدمات بخش خرید استیرر ما بهرهمند شوید.
بررسی ۵ اشتباه بحرانی در خرید همزنهای آزمایشگاهی
فرآیند خرید تجهیزات آزمایشگاهی حساسیتهای سئو و اقتصادی خاص خود را دارد. اشتباه در انتخاب نه تنها موجب اتلاف منابع مالی میشود، بلکه میتواند روند پروژههای تحقیقاتی را ماهها به تاخیر بیندازد یا حتی خطرات ایمنی برای پرسنل آزمایشگاه ایجاد کند.
برای جلوگیری از بروز این مشکلات، مطالعه مقاله تخصصی ما در زمینه ۵ اشتباه بحرانی در خرید همزنهای آزمایشگاهی که به تفصیل اشتباهات متداول خریداران و نحوه پیشگیری از آنها را تحلیل کرده است، به شدت توصیه میشود. در ادامه خلاصه مفیدی از این اشتباهات را مرور میکنیم:
- نادیده گرفتن نسبت گشتاور به ویسکوزیته: بسیاری از کاربران تصور میکنند ظرفیت درج شده روی دستگاه (مثلاً ۱۰ لیتر) به معنای توانایی هم زدن ۱۰ لیتر از هر نوع مایعی است؛ در حالی که این حجم صرفاً برای مایعات با ویسکوزیته مشابه آب کالیبره شده است.
- انتخاب نادرست جنس صفحه داغ بر اساس نوع کاربری: خرید یک هات پلیت آلومینیومی برای آزمایشگاهی که به طور مداوم با اسیدهای قوی فرار کار میکند، منجر به خوردگی سریع صفحه و از بین رفتن دستگاه در کمتر از چند ماه میشود.
- عدم توجه به کلاس حفاظتی بدنه (IP Rating): نفوذ مایعات به درون محفظه الکترونیکی همزنها به دلیل ریختن ناگهانی نمونه، یکی از شایعترین علل سوختن بردهای الکترونیکی است. بدنه دستگاه باید طراحی ضد ریزش (Spill-resistant) داشته باشد.
- تکیه بر دمای نمایش داده شده روی صفحه به جای دمای محلول: عدم درک این موضوع که دمای صفحه به دلیل مقاومت حرارتی شیشه ظرف، همواره بسیار بالاتر از دمای واقعی مایع درون آن است، منجر به اعمال حرارت نامناسب به نمونههای حساس زیستی میشود.
- خرید دستگاههای بدون خدمات پس از فروش و کالیبراسیون معتبر: دستگاههای فاقد گارانتی رسمی، در صورت بروز کوچکترین خرابی در بخش برد الکترونیکی یا سوختن المنت، بلااستفاده شده و عملاً کل هزینه پرداخت شده هدر میرود.
نتیجهگیری و چشمانداز آینده
پیشرفت در حوزههای نانوتکنولوژی، مهندسی بافت و توسعه داروهای نوین، مستلزم بکارگیری ابزارهای آزمایشگاهی است که بالاترین درجات پایداری و تکرارپذیری را ارائه میدهند. دستگاه استیرر آزمایشگاهی، به عنوان یکی از ستونهای اصلی فرآیندهای بیوشیمیایی و تحقیقاتی، نقشی بسیار فراتر از یک همزن ساده ایفا میکند. انتخاب صحیح این تجهیزات بر اساس نیازهای واقعی آزمایشگاه، تضمینکننده ایمنی پرسنل، صحت نتایج تجربی و طول عمر بالای سرمایهگذاریهای مادی مراکز پژوهشی است.
