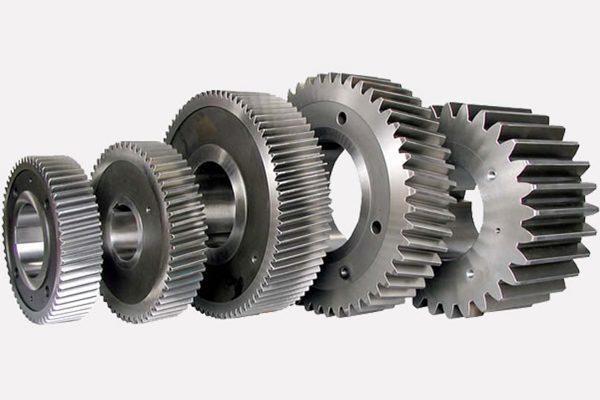

ساخت چرخ دنده در شیراز از اساسی ترین و پرکاربردترین اجزای انتقال قدرت در دنیای مکانیک و صنعت به شمار می روند. این قطعات دایره ای شکل با دندانه های منظم خود، نقش حیاتی در انتقال گشتاور و تغییر سرعت در ماشین آلات گوناگون ایفا می کنند. از ساعت های مچی ظریف گرفته تا توربین های عظیم نیروگاهی، همه جا ردپای چرخ دنده ها دیده می شود. در این مقاله جامع، به بررسی تخصصی انواع چرخ دنده، ویژگی های هر یک و کاربردهای گسترده آنها در صنایع مختلف می پردازیم.
چرخ دنده چیست و چگونه کار می کند؟
چرخ دنده قطعه ای مکانیکی با دندانه هایی پیرامون محیط خود است که با درگیر شدن با دندانه های چرخ دنده دیگر، نیرو و حرکت دورانی را منتقل می کند. اصل کار چرخ دنده ها بر پایه قانون اهرم و نسبت دایره های گام استوار است. با تغییر اندازه و تعداد دندانه های دو چرخ دنده درگیر، می توان نسبت سرعت و گشتاور ورودی به خروجی را به دلخواه تغییر داد. این ویژگی منحصربه فرد، چرخ دنده ها را به عنصری بی بدیل در طراحی سیستم های انتقال قدرت تبدیل کرده است.
دسته بندی اصلی انواع چرخ دنده
چرخ دنده ها بر اساس شکل دندانه ها، جهت محورها و نحوه درگیری به چند دسته بزرگ تقسیم می شوند که هر کدام دارای زیرمجموعه ها و کاربردهای ویژه ای هستند.
چرخ دنده ساده یا اسپر
چرخ دنده ساده دارای دندانه هایی مستقیم و موازی با محور دوران است. این نوع ساده ترین و رایج ترین چرخ دنده محسوب می شود. دندانه های مستقیم باعث می شوند که درگیری دو چرخ دنده ساده به صورت ناگهانی و با ضربه صورت گیرد. به همین دلیل این چرخ دنده ها در سرعت های پایین تا متوسط عملکرد بهتری دارند.
مصرف در صنعت: چرخ دنده های ساده در گیربکس های صنعتی ساده، ماشین های لباسشویی، ابزارهای برقی خانگی مانند دریل ها، پمپ های آب و نوار نقاله های سبک استفاده می شوند. همچنین در صنعت چاپ و بسته بندی که نیاز به دقت بالا در سرعت های پایین است، کاربرد گسترده ای دارند.
چرخ دنده مارپیچ یا هلیکال
چرخ دنده مارپیچ دارای دندانه هایی است که به صورت زاویه دار بر روی بدنه چرخ دنده قرار گرفته اند. این زاویه باعث می شود درگیری دندانه ها تدریجی و نرم تر از نوع ساده باشد. به همین دلیل چرخ دنده های مارپیچ بی صداتر عمل کرده و قابلیت انتقال توان بالاتری دارند. به دلیل درگیری پیش رونده، این چرخ دنده ها نیروی محوری نیز تولید می کنند که باید توسط بلبرینگ های مخصوص مهار شود.
مصرف در صنعت: چرخ دنده های مارپیچ قلب تپنده گیربکس های خودروهای مدرن هستند. همچنین در توربین های بخار و گاز، کمپرسورهای صنعتی، ماشین آلات سنگین معدنی و صنایع فولادسازی به طور گسترده به کار می روند. در کشتی سازی نیز از این نوع چرخ دنده برای انتقال قدرت موتور به پروانه استفاده می شود.
چرخ دنده مخروطی
چرخ دنده های مخروطی برای انتقال حرکت بین دو محور متقاطع طراحی شده اند. زاویه بین محورها معمولاً نود درجه است، اما می تواند مقادیر دیگری نیز داشته باشد. دندانه های این چرخ دنده ها می توانند مستقیم یا مارپیچی باشند. نوع مارپیچ آن به دلیل درگیری نرم تر و ظرفیت توان بالاتر، در کاربردهای سنگین تر ترجیح داده می شود.
مصرف در صنعت: چرخ دنده های مخروطی در دیفرانسیل خودروها نقش حیاتی دارند و نیروی موتور را با زاویه نود درجه به چرخ ها منتقل می کنند. همچنین در ماشین های تراش و فرز، هلیکوپترها، صنایع کشتی سازی برای تغییر جهت شفت ها، و در دستگاه های حفاری معدن و نفت کاربرد گسترده دارند.
چرخ دنده حلزونی
سیستم حلزونی از یک چرخ دنده مارپیچ خاص به نام حلزون و یک چرخ دنده ساده به نام چرخ حلزون تشکیل شده است. حلزون شبیه یک پیچ است و با چرخ دنده درگیر می شود. مهم ترین ویژگی این سیستم، قابلیت قفل شوندگی خودکار است؛ بدین معنی که چرخ دنده نمی تواند حلزون را به حرکت درآورد، در حالی که حلزون به راحتی چرخ دنده را می چرخاند. این ویژگی برای کاربردهایی که نیاز به جلوگیری از حرکت برگشتی دارند، ایده آل است.
مصرف در صنعت: چرخ دنده های حلزونی در بالابرها و آسانسورهای صنعتی، نوار نقاله های شیب دار، جک های خودرو، دستگاه های تنظیم صندلی خودرو، دروازه های اتوماتیک و ماشین آلات بسته بندی استفاده می شوند. همچنین در صنایع غذایی که نیاز به کاهش سرعت زیاد و صدای کم است، کاربرد فراوانی دارند.
چرخ دنده شانه ای
چرخ دنده شانه ای در واقع یک چرخ دنده با شعاع بی نهایت بزرگ است که به صورت یک میله صاف با دندانه های یکنواخت ساخته می شود. این قطعه معمولاً با یک چرخ دنده ساده یا مارپیچ درگیر می شود تا حرکت دورانی را به حرکت خطی تبدیل کند یا برعکس.
مصرف در صنعت: چرخ دنده شانه ای در دستگاه های سی ان سی، بازوهای رباتیک صنعتی، دستگاه های برش لیزری، پل ها و سازه های متحرک، ماشین های حفاری تونل و ریل های راه آهن در سیستم های انتقال حرکت استفاده می شود. همچنین در ابزارهای دقیق اندازه گیری مانند کولیس های دیجیتال نیز کاربرد دارد.
چرخ دنده داخلی
چرخ دنده داخلی دندانه هایی در سطح داخلی یک حلقه دارد. این نوع چرخ دنده با یک چرخ دنده خارجی کوچک تر به نام پینیون درگیر می شود. سیستم داخلی فضای کمتری اشغال کرده و نسبت کاهش سرعت بالاتری نسبت به سیستم مشابه با دو چرخ دنده خارجی فراهم می آورد.
مصرف در صنعت: چرخ دنده های داخلی در گیربکس های سیاره ای (خورشیدی) که بعداً توضیح داده می شوند، پمپ های دنده ای داخلی، جرثقیل های برجی، سیستم های ردیاب خورشیدی و برخی از ربات های صنعتی با فضای محدود کاربرد دارند.
چرخ دنده جناغی
چرخ دنده جناغی ترکیبی از دو چرخ دنده مارپیچ با زوایای مخالف است که به صورت یکپارچه ساخته می شوند. این طراحی نیروی محوری حاصل از دندانه های مارپیچ را خنثی می کند و مشکل نیاز به بلبرینگ های تقویت شده را برطرف می سازد. چرخ دنده های جناغی بسیار پرقدرت، بی صدا و مناسب برای انتقال توان های بسیار بالا هستند. تولید آنها دشوار و هزینه بر است.
مصرف در صنعت: این چرخ دنده ها عمدتاً در نیروگاه های بزرگ، توربین های بخار غول پیکر، کشتی های عظیم الجثه، آسیاب های سیمان، صنایع فولاد و در برخی از گیربکس های سنگین پتروشیمی استفاده می شوند. به دلیل هزینه بالای ساخت، در کاربردهای معمول صنعتی دیده نمی شوند.
سیستم چرخ دنده سیاره ای یا خورشیدی
سیستم سیاره ای شامل سه جزء اصلی است: یک چرخ دنده مرکزی به نام خورشید، یک یا چند چرخ دنده سیاره ای که به دور خورشید می چرخند، و یک چرخ دنده داخلی به نام رینگ که سیاره ها را در بر می گیرد. با ثابت نگه داشتن هر یک از اجزا و ورود نیرو به جزء دیگر، می توان نسبت های کاهش متعدد و معکوس را در فضایی بسیار فشرده به دست آورد.
مصرف در صنعت: چرخ دنده های سیاره ای در گیربکس های اتوماتیک خودروها، دریل های بی سیم شارژی، ماشین های برش سنگ، ربات های صنعتی پیشرفته، موتورهای الکتریکی با توان بالا، توربین های بادی و حتی در سیستم های انتقال قدرت فضاپیماها استفاده می شوند. نسبت توان به حجم بسیار بالای این سیستم، آن را به انتخابی ایده آل برای صنایع هوافضا و خودروهای الکتریکی تبدیل کرده است.
جنس مواد مورد استفاده در ساخت چرخ دنده ها
انتخاب جنس چرخ دنده تأثیر مستقیم بر دوام، ظرفیت باربری، نویز و هزینه آن دارد. رایج ترین مواد عبارتند از:
فولادهای آلیاژی مانند فولاد 8620 و 4340 به دلیل استحکام بالا و مقاومت در برابر سایش، برای چرخ دنده های صنعتی سنگین استفاده می شوند. فولادهای سخت کاری سطحی شده مانند فولاد کربنی برای چرخ دنده های خودرو و ماشین آلات معمولی کاربرد دارند.
چدن خاکستری به دلیل قابلیت جذب ارتعاش و روانکاری خوب، برای محفظه ها و چرخ دنده های پرسرعت اما با بار کم مناسب است.
برنج و برنز به ویژه در چرخ دنده های حلزونی به کار می روند تا اصطکاک با حلزون فولادی را کاهش دهند.
پلاستیک های مهندسی مانند نایلون و دلفرین برای چرخ دنده های سبک، کم صدا و در صنایع غذایی که نیاز به ضد خوردگی است، مورد استفاده قرار می گیرند.
چرخ دنده های سرامیکی و کامپوزیتی در کاربردهای خاص مانند تجهیزات پزشکی و هوافضا که وزن و عدم تداخل مغناطیسی اهمیت دارد، یافت می شوند.
صنایع اصلی مصرف کننده چرخ دنده ها
صنعت خودروسازی بزرگ ترین مصرف کننده چرخ دنده هاست. گیربکس های دستی و اتوماتیک، دیفرانسیل، سیستم فرمان، کف کش خودرو و پمپ روغن، همگی سرشار از انواع چرخ دنده هستند. در خودروهای هیبریدی و برقی نیز سیستم های سیاره ای پیشرفته نقش کلیدی دارند.
صنعت هوافضا از چرخ دنده های دقیق و فوق سبک در جعبه های انتقال قدرت موتور جت، سیستم های کنترل بال و دم، ارابه فرود و ابزارهای ناوبری استفاده می کند. دقت در این صنعت در حد میکرون است و کوچک ترین خطا می تواند فاجعه بار باشد.
کشتی سازی و صنایع دریایی به چرخ دنده های عظیم الجثه مارپیچ و جناغی نیاز دارند تا قدرت هزاران اسب بخار را از موتور به پروانه منتقل کنند. گیربکس های اصلی کشتی های تجاری می توانند وزن چندین تن داشته باشند.
صنایع نفت، گاز و پتروشیمی از چرخ دنده ها در پمپ های فشار قوی، کمپرسورهای گاز، میکسرهای مواد شیمیایی و دکل های حفاری استفاده می کنند. مقاومت در برابر خوردگی و قابلیت کار در دمای بالا از الزامات این صنعت است.
صنعت تولید برق در توربین های بادی، آبی، بخار و گازی به چرخ دنده های گیربکس متکی است. توربین های بادی مدرن از سیستم های سیاره ای چند مرحله ای برای افزایش سرعت چرخش ژنراتور استفاده می کنند.
ماشین آلات راه سازی و معدنی مانند بیل مکانیکی، لودر، بلدوزر و سنگ شکن ها به چرخ دنده های بسیار مقاوم و با گشتاور بالا نیاز دارند. این قطعات معمولاً از فولادهای آلیاژی مخصوص با عملیات حرارتی ویژه ساخته می شوند.
رباتیک و اتوماسیون صنعتی از چرخ دنده های دقیق و بدون لقی مانند چرخ دنده های هارمونیک دِرایو و سایکلو در شانه های ربات استفاده می کند. دقت بالا و بازگشت پذیری صفر از نیازهای اساسی این صنعت است.
صنایع غذایی و داروسازی به چرخ دنده های استیل ضدزنگ یا پلاستیکی بهداشتی نیاز دارند که در برابر شستشوی مکرر با مواد شیمیایی مقاوم باشند. عدم روانکاری روغنی و قابلیت تمیز شدن آسان از ویژگی های مهم آنهاست.
مزایا و معایب انواع چرخ دنده
چرخ دنده های ساده به دلیل ساخت ساده و هزینه پایین مزیت دارند، اما در سرعت های بالا پرصدا هستند و ظرفیت باربری محدودی دارند.
چرخ دنده های مارپیچ صدای کم و انتقال توان بالا دارند، اما نیروی محوری تولید کرده و هزینه ساخت بیشتری نیاز دارند.
چرخ دنده های مخروطی امکان تغییر جهت محور را فراهم می کنند، اما ساخت آنها پیچیده است و دندانه های مستقیم آنها پرصدا هستند.
سیستم حلزونی کاهش سرعت زیاد و قفل شوندگی خودکار دارد، اما بازدهی پایین (معمولاً زیر هفتاد درصد) و گرمای زیادی تولید می کند.
سیستم سیاره ای بیشترین تراکم توان را در کمترین فضا فراهم می کند، اما طراحی و مونتاژ آن پیچیده و هزینه بر است.
نگهداری و عیب یابی چرخ دنده های صنعتی
نگهداری صحیح چرخ دنده ها طول عمر تجهیزات را چندین برابر می کند. مهم ترین اقدامات شامل روانکاری منظم با روغن یا گریس مناسب، بازرسی دوره ای برای شناسایی سایش و ترک های خستگی، اندازه گیری لقی و الگوی تماس دندانه ها و تحلیل ارتعاشات برای تشخیص زودهنگام خرابی است.
از رایج ترین مشکلات چرخ دنده ها می توان به سایش ساینده ناشی از آلودگی روغن، خستگی پیتینگ (ایجاد حفره های ریز روی سطح دندانه)، شکست خستگی ریشه دندانه، سایش چسبندگی در اثر گرمای بیش از حد و نویز ناشی از خطای گام و مارپیچ اشاره کرد.
جمع بندی و چشم انداز آینده
چرخ دنده ها علی رغم پیشرفت تکنولوژی در حوزه درایوهای مستقیم و موتورهای الکتریکی، همچنان نقشی غیرقابل انکار در صنعت مدرن ایفا می کنند. از خطوط تولید خودکار گرفته تا توربین های بادی فراساحلی، هیچ جایگزین واحدی نمی تواند ترکیبی از بازدهی بالا، قابلیت اطمینان و هزینه مناسب را ارائه دهد. آینده چرخ دنده ها به سمت مواد پیشرفته نانوکامپوزیت، طراحی بهینه شده با نرم افزارهای شبیه سازی سه بعدی، تولید افزایشی (چاپ سه بعدی فلزی) و سیستم های هوشمند با سنسورهای پایش وضعیت آنلاین حرکت می کند. درک صحیح از انواع چرخ دنده و کاربرد آنها، هر مهندس و تکنسینی را قادر می سازد تا بهترین انتخاب را برای ماشین آلات تحت مسئولیت خود داشته باشد و از خرابی های پرهزینه جلوگیری کند. با توجه به تنوع گسترده صنایع در ایران از خودروسازی تا پتروشیمی و فولاد، دانش فنی مرتبط با چرخ دنده ها یکی از نیازهای مبرم نیروی انسانی متخصص محسوب می شود.
