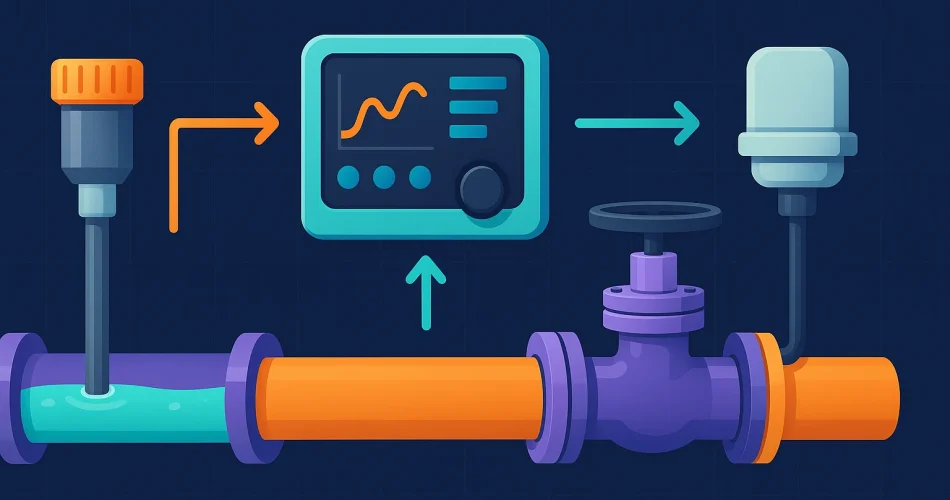

در هر فرآیند صنعتی، چه در پالایشگاه و نیروگاه و چه در صنایع غذایی یا واحدهای تولید مواد شیمیایی، کنترل دقیق و پایدار پارامترهای کلیدی مانند فشار، دما، سطح، جریان و ترکیب، امری حیاتی است. این کنترل دقیق تنها زمانی امکانپذیر است که سیستم ابزار دقیق با دقت طراحی، نصب و نگهداری شود. ابزار دقیق در واقع «چشمها»، «گوشها» و «بازوان اجرایی» یک سیستم کنترل فرآیند هستند؛ سنسورها وضعیت را میبینند، ترانسمیترها آن را انتقال میدهند، کنترلر تصمیم میگیرد و عملگرها اقدام میکنند. بدون ابزار دقیق، هیچ فرآیند صنعتی قابل کنترل نیست و هیچ اتوماسیونی معنا نخواهد داشت.
سنسورها؛ آغازگر حلقه کنترل
اولین حلقه از هر سیستم کنترل، سنسور است. سنسورها برای اندازهگیری پارامترهای مختلف طراحی شدهاند:
- ترموکوپلها و RTDها برای دما
- گیجها و ترانسمیترها برای فشار
- فلومترها برای جریان
- لولسوئیچها و لول ترانسمیترها برای سطح
وظیفه سنسور اندازهگیری دقیق و پایدار پارامتر موردنظر و ارسال آن به واحد پردازش است. اگر سنسور اشتباه انتخاب شود، حتی بهترین کنترلرها و عملگرها هم نمیتوانند فرآیند را بهدرستی تنظیم کنند. انتخاب نوع سنسور باید براساس دما، نوع سیال، فشار کاری، شرایط محیطی و حساسیت فرآیند انجام شود.
ترانسمیترها؛ انتقالدهندههای قابل اعتماد سیگنال
پس از اندازهگیری مقدار واقعی توسط سنسور، لازم است این مقدار به شکلی دقیق و استاندارد به سمت کنترلر منتقل شود. ترانسمیترها این وظیفه را بر عهده دارند. آنها سیگنال خام را به یک سیگنال استاندارد مثل ۴–۲۰ میلیآمپر یا پروتکلهای دیجیتال مانند HART یا Fieldbus تبدیل میکنند.
مزیت سیگنالهای استاندارد این است که:
- در برابر نویز مقاوماند
- میتوانند مسافتهای طولانی را با دقت حفظ کنند
- امکان عیبیابی و تشخیص وضعیت را فراهم میکنند
- با اکثر کنترلرها سازگارند
در فرآیندهای حساس، ترانسمیترهای هوشمند حتی میتوانند خطاها، وضعیت سنسور و مقدار Drift را نیز گزارش دهند.
کنترلرها؛ مغز سیستمهای ابزار دقیق
وقتی سیگنال به کنترلر میرسد، پردازش آغاز میشود. کنترلر مقدار اندازهگیریشده را با نقطه تنظیم (Set Point) مقایسه میکند و تصمیم میگیرد چه اقدامی برای حفظ تعادل فرآیند انجام شود. کنترلرها شامل تجهیزات مختلفی هستند:
- PLCها برای کنترل منطقی برنامهریزیشده
- DCSها برای کنترل گسترده و شبکهای
- کنترلرهای PID برای کنترل دقیق حلقه بسته
کنترلر نهتنها تصمیم میگیرد، بلکه میتواند روند تغییرات را تحلیل کرده و از نوسانات ناخواسته جلوگیری کند. اساس عملکرد آن بر حفظ ثابت یک پارامتر در محدوده مطلوب است.
عملگرها؛ بازوی اجرایی سیستم کنترل
پس از تصمیمگیری کنترلر، عملگر وارد عمل میشود. عملگر میتواند یک کنترل ولو، پمپ، موتور، سروو ولو یا دمپر باشد. این تجهیزات دستیافتههای کنترلر را اجرا کرده و جریان، فشار، ناوبری سیال یا شدت دما را تغییر میدهند.
عملگرها باید:
- سریع و دقیق باشند
- در برابر فشار، دما یا خوردگی مقاوم باشند
- با نوع سیال و فرآیند سازگار باشند
- خروجی کنترلر را بدون تأخیر یا نوسان اجرا کنند
- اگر عملگر انتخاب صحیحی نداشته باشد، سیگنال کنترلر بیاثر خواهد شد.
نقش ابزار دقیق در کنترل مدرن فرآیندها
در دنیای امروز، ابزار دقیق نقشی فراتر از اندازهگیری دارد. ابزارهای نوین با قابلیتهای هوشمند، سیستمهای کنترل را دقیقتر، سریعتر و قابل اعتمادتر کردهاند. برخی از این نقشها شامل موارد زیر است:
۱. افزایش ایمنی و جلوگیری از خطرات
سنسورها اولین خط دفاع در برابر نشت، انفجار، دماهای غیرمجاز یا فشارهای خطرناک هستند. ابزار دقیق میتواند به سیستم ایمنی سیگنال دهد و فرآیند را متوقف کند.
۲. بهبود کیفیت محصول
در صنایع غذایی، دارویی و شیمیایی، حتی یک نوسان کوچک در دما یا فشار میتواند کیفیت محصول را تغییر دهد. ابزار دقیق دقیق، ثبات تولید را تضمین میکند.
۳. بهینهسازی مصرف انرژی
با اندازهگیری درست و کنترل دقیق، مصرف انرژی کاهش مییابد و فرآیند بهینهتر اجرا میشود.
۴. پشتیبانی از سیستمهای هوشمند و IIoT
نسل جدید ابزار دقیق امکان اتصال به شبکه، ثبت داده، تحلیل مبتنی بر هوش مصنوعی و نگهداری پیشبینانه را فراهم میکند.
در بسیاری از پروژهها، بهرهگیری از خدمات مجموعههایی که در حوزه مشاوره و فروش تجهیزات ابزار دقیق فعالیت دارند باعث میشود انتخاب نوع سنسور، ترانسمیتر و عملگر با دقت بیشتری انجام شود و سیستم کنترل بهصورت صحیح طراحی گردد.
چالشهای رایج در طراحی سیستم ابزار دقیق
اگرچه ابزار دقیق نقش مهمی دارد، برخی چالشها باید مدیریت شوند:
۱. انتخاب نادرست سنسور
انتخاب سنسور یا ترانسمیتر اشتباه، موجب خطای اندازهگیری و عملکرد نادرست حلقه کنترل میشود.
۲. نویز و افت سیگنال
در محیطهای صنعتی، کابلهای طولانی، موتورهای بزرگ و اینورترها میتوانند باعث نویز شوند.
۳. خرابی یا Drift سنسورها
با گذشت زمان، حسگرها دچار تغییر خروجی (Drift) میشوند و نیاز به کالیبراسیون دورهای دارند.
۴. ارتباطات و امنیت سایبری
در سیستمهای IIoT و مبتنی بر شبکه، امنیت سایبری اهمیت ویژهای دارد.
بهترین روشها در طراحی سیستم ابزار دقیق
برای داشتن سیستم کنترل پایدار، باید به بهترین روشها توجه کرد:
- انتخاب سنسور بر اساس محدوده دما، فشار، نوع سیال
- انتخاب صحیح ترانسمیتر با سیگنال مقاوم و سازگار
- طراحی اصولی لولهکشی، کابلکشی و نصب
- استفاده از کنترلر و عملگر سازگار با PID و دقت مورد نیاز
- تنظیم برنامه نگهداری، کالیبراسیون و پایش عملکرد
- مستندسازی کامل تجهیزات، مسیرها و پیکربندیها
جمعبندی
ابزار دقیق نقشی اساسی در ایجاد یک حلقه کنترل مؤثر دارد. از سنسور بهعنوان نقطه شروع تا عملگر بهعنوان نقطه اجرای تصمیم، همه اجزا باید هماهنگ و درست انتخاب شوند. کنترل دقیق فرآیند بدون ابزار دقیق استاندارد، امکانپذیر نیست. انتخاب تجهیزات مناسب، طراحی صحیح حلقه کنترل و بهرهگیری از مشاوره متخصصان ابزار دقیق، کلید دستیابی به یک فرآیند ایمن، پایدار و بهینه است.
